De la tôle à la finition : le parcours complet d’une pièce de chaudronnerie industrielle

Au cœur de l’industrie moderne, des composants essentiels, souvent invisibles, garantissent le bon fonctionnement de nos infrastructures et de nos processus de production. La pièce de chaudronnerie est l’un de ces éléments fondamentaux. Issue de la transformation méticuleuse de la tôle brute, elle devient un pilier indispensable dans d’innombrables applications, du simple support à la structure métallique la plus complexe. Mais comment naît une telle pièce ? Quel savoir-faire se cache derrière sa création ?

La chaudronnerie industrielle est cet art et cette science qui consistent à façonner le métal, principalement l’acier et l’inox, pour créer des pièces et des ensembles sur mesure. Ce métier, alliant tradition artisanale et technologies de pointe, demande une connaissance approfondie des matériaux et une maîtrise parfaite des différentes techniques de fabrication. Chaque pièce chaudronnée est le fruit d’un processus rigoureux, où la précision et la qualité sont les maîtres mots.

Acteur reconnu dans ce domaine exigeant, CST Études, membre du groupe Hiolle Industrie, se spécialise dans la conception et la fabrication de pièce de chaudronnerie personnalisée. Forte d’une expérience couvrant l’intégralité du cycle de vie du produit, de l’étude initiale à l’installation finale, l’entreprise apporte des solutions robustes et fiables à ses clients. L’expertise de CST Études ne se limite d’ailleurs pas à la chaudronnerie ; elle s’étend à la conception de machines spéciales et à l’intégration de systèmes automatisés complexes. Cette double compétence est cruciale : une pièce de structure ou un châssis de haute qualité, fabriqué avec précision, constitue souvent la base indispensable sur laquelle reposent des équipements automatisés et robotisés sophistiqués. Comprendre la pièce elle-même, mais aussi son rôle au sein d’un système de production global, voilà ce qui distingue une approche intégrée.

Cet article vous invite à découvrir les coulisses de la fabrication d’une pièce de chaudronnerie, depuis le choix stratégique des matériaux jusqu’aux étapes techniques de sa transformation, en passant par la diversité de ses applications sectorielles. Un parcours qui met en lumière le savoir-faire indispensable de la chaudronnerie dans le paysage industriel actuel et le rôle clé joué par des partenaires experts comme CST Études.

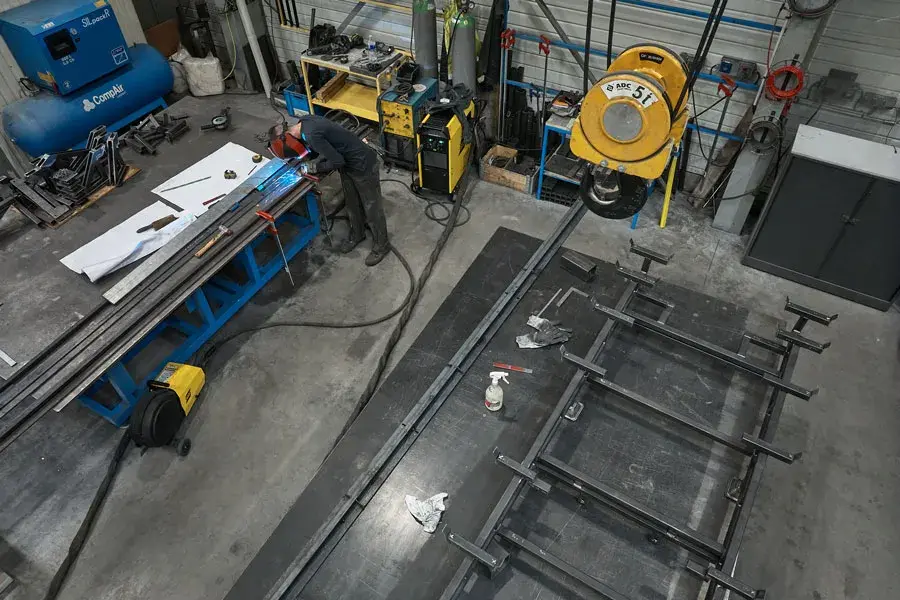

Les matériaux maîtrisés : acier, inox et alliages pour chaque exigence

Le choix du métal constitue la première étape décisive dans la création d’une pièce de chaudronnerie. Cette décision impacte directement la performance, la durabilité, la conformité réglementaire et le coût final de l’équipement. Les contraintes mécaniques, la résistance à la corrosion ou à la température, les impératifs d’hygiène et les conditions environnementales sont autant de facteurs déterminants. La sélection du bon matériau n’est pas seulement une question technique, c’est une décision stratégique qui optimise l’investissement du client et l’efficacité de ses opérations.

L’inox : le champion de la résistance et de l’hygiène

L’acier inoxydable, communément appelé inox, règne en maître dans de nombreuses applications de chaudronnerie grâce à ses propriétés exceptionnelles. Il ne s’agit pas d’un matériau unique, mais d’une famille d’alliages contenant au minimum 10,5 % de chrome, ce qui lui confère sa remarquable résistance à la corrosion. Différentes nuances existent, comme les aciers austénitiques (les plus courants, type 304 ou 316 L, non magnétiques, très résistants à la corrosion et faciles à souder), ferritiques (magnétiques, bonne résistance à la corrosion sous contrainte) ou martensitiques (très durs, résistants à l’usure, mais moins à la corrosion).

Les avantages de l’inox sont multiples :

• Résistance à la corrosion : Il supporte des environnements agressifs, chimiques ou humides.
• Hygiène : Sa surface lisse, non poreuse et simple à nettoyer le rend indispensable dans l’industrie alimentaire, pharmaceutique et médicale.
• Durabilité : Il résiste aux chocs, aux rayures et aux variations de température.
• Esthétique : Son aspect moderne et propre est souvent apprécié.

Ces qualités expliquent son utilisation fréquente pour la fabrication de cuves de stockage (liquides, poudres), de réservoirs, de réacteurs chimiques, d’échangeurs de chaleur, de tuyauterie industrielle, et de divers équipements pour l’agroalimentaire (tables, trémies, mélangeurs) ou le secteur médical. La chaudronnerie inox demande une expertise particulière, notamment dans les techniques de soudage spécifiques.

L’acier : polyvalence et robustesse structurelle

L’acier au carbone et les aciers faiblement alliés (comme les nuances P265, P355, S235, S355) restent des matériaux fondamentaux en chaudronnerie, appréciés pour leur excellente résistance mécanique, leur polyvalence et leur coût compétitif. Ils sont le choix privilégié pour la réalisation de :

• Structure métalliques porteuses pour bâtiments ou installations industrielles.
• Châssis et bâtis de machines.
• Supports d’équipements.
• Composants pour l’industrie générale, la construction, l’énergie.

On parle souvent de « chaudronnerie noire » pour désigner le travail de ces aciers non inoxydables, qui nécessitent généralement un traitement de surface (peinture, galvanisation) pour les protéger de la corrosion.

Autres métaux et alliages : des solutions spécifiques

Au-delà de l’acier et de l’inox, le chaudronnier travaille une palette variée de métaux et d’alliages pour répondre à des besoins plus spécifiques :

• Aluminium : Léger, résistant à la corrosion et bon conducteur, il est utilisé dans les transports, le bâtiment ou certains équipements.
• Cuivre : Excellent conducteur thermique et électrique, apprécié pour les échangeurs de chaleur ou les composants électriques.
• Titane : Très résistant à la corrosion et doté d’un excellent ratio résistance/poids, il est employé dans l’aéronautique, le chimique ou le médical malgré son coût élevé.
• Alliages de nickel : Ils offrent une résistance exceptionnelle aux hautes températures et à la corrosion sévère, trouvant leur place dans l’industrie chimique, pétrochimique ou aéronautique.

La chaudronnerie plastique : une niche technique

Moins courante, mais techniquement pertinente, la fabrication en chaudronnerie plastique utilise des thermoplastiques comme le PVC, le PEHD ou le PP pour créer des pièces légères, résistantes aux produits chimiques agressifs et parfois plus économiques pour certaines applications (cuves, tuyauteries spécifiques, bacs).

Tableau Comparatif des Matériaux Courants en Chaudronnerie

Matériau	Propriétés Clés	Applications / Secteurs Typiques
Acier Carbone	Résistance mécanique, Polyvalence, Coût	Structures, Châssis, Supports, Bâtiment, Industrie générale
Acier Inoxydable (Inox)	Résistance à la corrosion, Hygiène, Durabilité, Esthétique	Industrie alimentaire, Chimique, Pharmaceutique, Cuves, Réservoirs, Tuyauterie
Aluminium	Légèreté, Résistance à la corrosion, Conductivité	Transport, Bâtiment, Aéronautique, Équipements légers
Cuivre	Conductivité thermique/électrique, Malléabilité	Échangeurs de chaleur, Composants électriques, Tuyauterie
Titane	Ratio résistance/poids élevé, Excellente résistance à la corrosion, Biocompatible	Aéronautique, Chimique, Médical, Construction navale
Plastiques (PVC, PEHD…)	Résistance chimique, Légèreté, Isolation électrique	Cuves pour produits corrosifs, Tuyauterie spécifique, Traitement de l’eau

Chez CST Études, l’expérience acquise à travers de multiples projets permet de guider chaque client vers le matériau le plus adapté à son besoin spécifique, en tenant compte de l’ensemble des contraintes techniques et économiques.

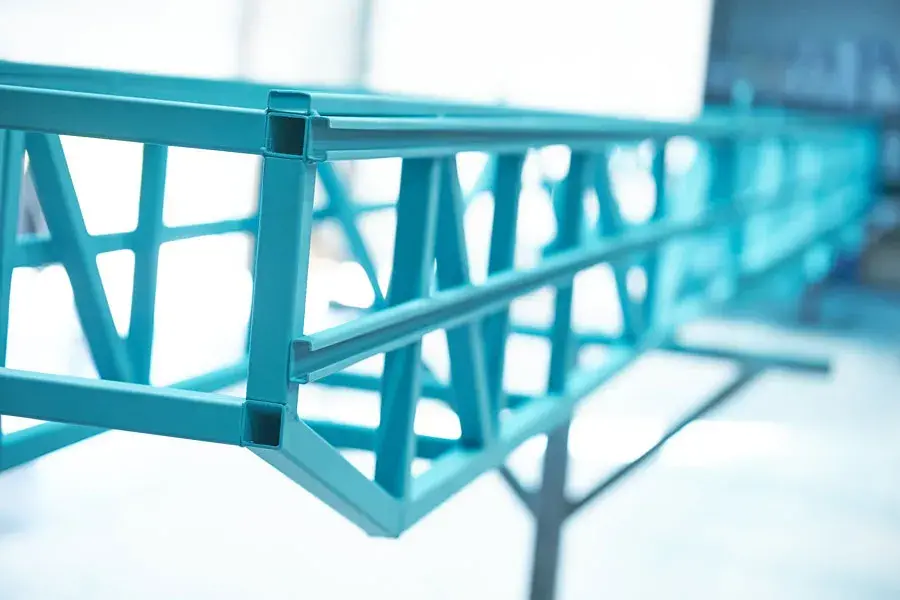

Le savoir-faire technique : les étapes clés de la fabrication d’une pièce de chaudronnerie

La transformation d’une simple tôle de métal en une pièce de chaudronnerie fonctionnelle et précise est un processus complexe qui exige un savoir-faire pointu, des outils performants et une organisation méthodique. Chaque étape, de la conception initiale au contrôle final, est cruciale pour garantir la qualité et la conformité du produit fini. L’intégration poussée d’outils numériques, de la CAO aux machines à commande numérique, est devenue indispensable pour atteindre les niveaux de précision et d’efficacité requis par l’industrie moderne.

1. Conception et étude : la genèse du projet

Tout commence au bureau d’études. C’est là que la pièce prend virtuellement forme, grâce à des logiciels de Conception Assistée par Ordinateur (CAO). Les techniciens et ingénieurs traduisent le besoin du client en plans détaillés et en spécifications techniques précises. Cette phase implique :

• L’analyse approfondie du cahier des charges : comprendre la fonction de la pièce, les contraintes qu’elle subira (charge, pression, température, environnement), les normes à respecter (CODESP, CODETI, ASME, etc.).
• La modélisation 3D : créer un modèle numérique détaillé de la pièce et de l’assemblage éventuel.
• Le choix des matériaux et des épaisseurs.
• La définition des méthodes de travail et des tolérances de fabrication.
• La planification des étapes de production et l’estimation des coûts.

Une conception rigoureuse, basée sur des calculs précis et des simulations, est le gage d’une réalisation réussie et minimise les risques d’erreurs en aval. CST Études intègre cette phase cruciale dans son processus, assurant une définition claire du besoin client dès le départ.

2. Préparation et découpe : donner la forme initiale

Une fois les plans validés, la première étape concrète en atelier est la préparation de la matière première. Cela commence souvent par le traçage, qui consiste à marquer les contours de la pièce sur la tôle ou le profilé. Vient ensuite la découpe, une opération critique qui doit être d’une grande précision. Plusieurs techniques sont employées :

• La découpe laser : Très répandue, cette technique est utilisée pour sa rapidité, sa finesse de coupe et sa capacité à traiter divers métaux (acier, inox, aluminium) avec une faible déformation thermique.
• Le cisaillage : Réalisé avec une cisaille (commande numérique ou manuelle), idéal pour les coupes droites sur des tôles de différentes épaisseurs.
• Le poinçonnage : Utilisé pour créer des trous ou des découpes spécifiques, souvent en série, à l’aide d’une poinçonneuse.
• L’oxycoupage ou le découpage plasma : Pour les fortes épaisseurs d’acier.

3. Mise en forme : sculpter le métal

C’est l’étape où la tôle la forme tridimensionnelle souhaitée est donnée au métal plat. Le chaudronnier utilise différentes machines et techniques :

• Le pliage : Opération fondamentale réalisée sur une presse plieuse, généralement à commande numérique (CNC), pour obtenir des angles précis selon les cotes des plans. La maîtrise des paramètres (angle, rayon, pression) en fonction du matériau est essentielle.
• Le roulage : Permet de créer des formes cylindriques ou coniques (viroles pour cuves, réservoirs) à l’aide d’une rouleuse.
• L’emboutissage pièce : Technique de déformation profonde pour obtenir des formes complexes (fonds de cuve, pièces de carrosserie) sans soudure, en étirant le métal.
• Le cintrage : Pour courber les tubes et les profilés à l’aide d’une cintreuse.
• Autres techniques manuelles ou semi-automatisées : La retreinte (rétrécissement local du métal aide de marteaux spéciaux), l’ouverture (évasement), le planage (pour durcir et aplanir la surface après formage).

4. Assemblage : unir les composants

L’assemblage des métaux est une phase critique, souvent réalisée par soudage. La solidité et l’étanchéité de la structure finale dépendent largement de la qualité des soudures. Les principales méthodes incluent :

• Le soudage TIG (Tungsten Inert Gas) : Procédé précis offrant des soudures de très haute qualité, particulièrement adapté à l’inox, l’aluminium et les faibles épaisseurs. Il utilise une électrode de tungstène non fusible et un gaz inerte de protection. C’est une technique est utilisée pour les applications exigeantes.
• Le soudage MIG/MAG (Metal Inert Gas / Metal Active Gas) : Plus rapide que le TIG, ce procédé utilise un fil électrode fusible sous protection gazeuse (inerte pour MIG, active pour MAG). Très polyvalent pour l’acier, l’inox, l’aluminium. Un poste de soudage MIG/MAG est courant en atelier.
• Le soudage à l’arc électrique avec électrode enrobée (SMAW) : Méthode plus ancienne mais toujours utilisée pour certaines applications, notamment sur chantier.
• Autres techniques : Soudage par points, brasage (pour assembler des métaux différents ou quand une fusion n’est pas souhaitée).

La mécano-soudure combine le soudage avec des éléments d’assemblage mécaniques (boulons, rivets) pour renforcer la structure. La qualification des soudeurs (selon normes ISO 9606 par exemple) et des modes opératoires (QMOS selon EN 15614 ou ASME IX) est indispensable pour garantir la qualité.

5. Usinage et finition : la touche finale

Après l’assemblage, des opérations complémentaires sont souvent nécessaires :

• Usinage de précision : Réalisé sur des machines-outils à commande numérique (fraiseuses, tours CNC) pour ajuster des dimensions, percer des trous précis, préparer des surfaces pour des joints, etc.
• Traitement de surface : Indispensable pour protéger la pièce contre la corrosion et/ou lui donner l’aspect final désiré. Les méthodes varient : peinture industrielle, thermolaquage, galvanisation (pour l’acier), sablage, polissage (mécanique ou électrolytique pour l’inox), décapage et passivation (traitement chimique pour restaurer la couche protectrice de l’inox après soudage).
• Traitement thermique : Peut être appliqué à différentes étapes pour modifier les propriétés du métal (recuit pour restaurer la malléabilité après formage, trempe pour augmenter la dureté).

6. Contrôle qualité et étanchéité : la validation

Tout au long du processus de fabrication, des contrôles rigoureux sont effectués pour s’assurer de la conformité de la pièce aux plans et aux exigences de qualité.Cela inclut des contrôles dimensionnels (mesures), des contrôles visuels des soudures et des Contrôles Non Destructifs (CND) si nécessaire (ressuage, radiographie, ultrasons). Pour les équipements destinés à contenir des fluides sous pression (cuves, réservoirs, tuyauterie), des tests d’étanchéité sont impératifs. Différentes méthodes de travail existent, comme le test à la bulle (mise sous pression d’air et immersion ou application d’eau savonneuse), la mesure de variation de pression, ou l’utilisation de gaz traceurs (hélium, hydrogène) détectés par un « renifleur » ou un spectromètre de masse pour une sensibilité accrue. L’étanchéité possible avec technique appropriée garantit la sécurité et la fonctionnalité de l’équipement.

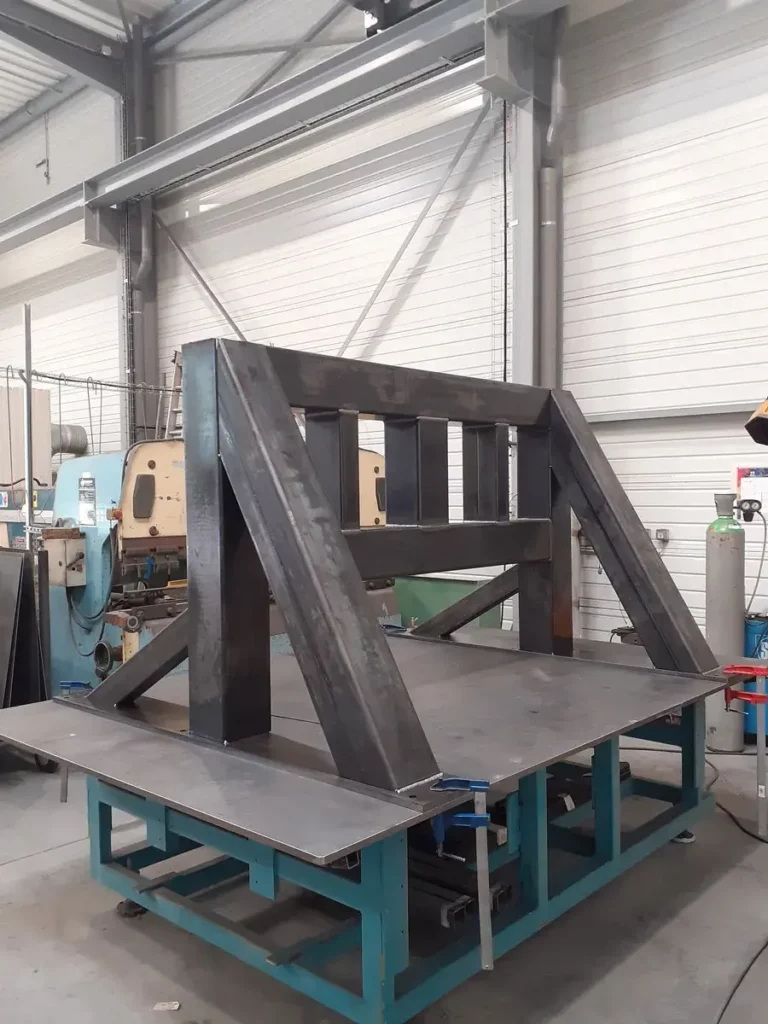

L’atelier moderne de CST Études, doté de machines performantes (découpe laser, presse plieuse CNC, poste de soudage TIG/MIG-MAG) et animé par des chaudronniers qualifiés et expérimentés, maîtrise l’ensemble de ces étapes. Cette intégration des compétences et des moyens, associée à un contrôle qualité strict à chaque phase, est la clé pour livrer des pièces de chaudronnerie de haute qualité, répondant parfaitement aux attentes des clients les plus exigeants. La maîtrise du processus complet est essentielle : une découpe imprécise impacte le pliage, une soudure défectueuse compromet la structure et l’étanchéité. C’est cette rigueur process qui fonde la confiance.

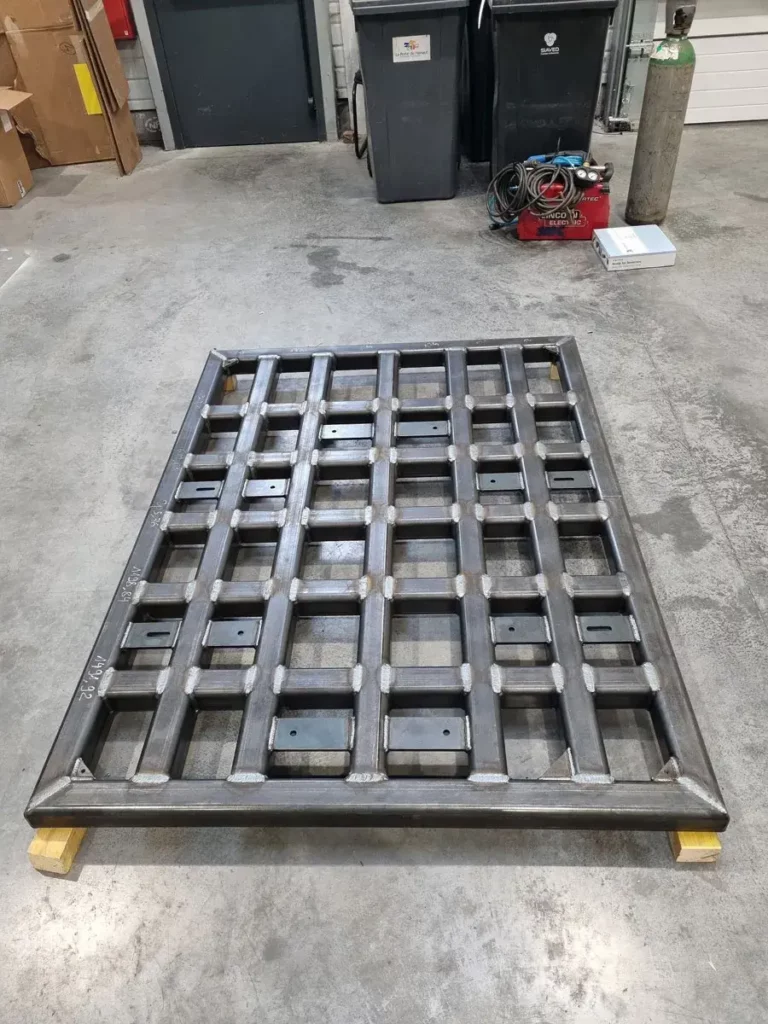

Diversité des pièces et des applications sectorielles : la polyvalence de la chaudronnerie

• Cuves de stockage et réservoirs : Pour contenir des liquides, des gaz, des poudres ou des granulés dans l’industrie chimique, alimentaire, pharmaceutique ou énergétique. Ils peuvent être sous pression ou atmosphériques, en acier ou en inox.
• Trémies et goulottes : Structures en forme d’entonnoir pour guider ou stocker temporairement des matériaux en vrac avant leur transfert ou leur traitement. Souvent réalisées en inox dans l’agroalimentaire.
• Éléments de convoyeur : Bâtis, carters, goulottes pour les systèmes de transport de matériaux.
• Structure métallique et châssis : Ossatures pour bâtiments, passerelles, plateformes, bâtis de machines, supports d’équipements. C’est un domaine typique de la grosse chaudronnerie ou chaudronnerie lourde lorsque les épaisseurs sont importantes.
• Tuyauterie industrielle : Réseaux de transport de fluides (eau, vapeur, produits chimiques, alimentaires) réalisés par assemblage de tubes, coudes, brides, souvent en acier ou inox.
• Échangeurs de chaleur et réacteurs : Équipements de process complexes pour transférer de la chaleur ou réaliser des réactions chimiques, nécessitant une conception et une fabrication de haute précision.
• Gaines et cheminées : Pour l’évacuation ou le transport de gaz et de fumées.
• Pièces spécifiques : Carter de protection pour machine, éléments de carrosserie, mobilier industriel ou urbain, pièces pour outillage.

Cette diversité s’étend également aux volumes de production, allant de la pièce unitaire très spécifique à la petite série ou la moyenne et grande série pour des composants standardisés.

Une présence dans tous les secteurs industriels

La chaudronnerie est une activité transversale, indispensable à la quasi-totalité des secteurs industriels. Son rôle est si fondamental qu’elle agit comme un véritable catalyseur de progrès dans de nombreux domaines, de la transition énergétique à la sécurité alimentaire. Parmi les principaux secteurs d’application, citons :

• Industrie chimique et pétrochimique : Cuves, réacteurs, réservoirs, tuyauteries résistant à la corrosion et aux pressions/températures élevées.
• Industrie alimentaire et agroalimentaire : Équipements en inox respectant des normes d’hygiène strictes (cuves, mélangeurs, convoyeurs, trémies).
• Industrie pharmaceutique et cosmétique : Matériel en inox poli pour garantir la pureté des produits et la facilité de nettoyage.
• Énergie : Composants pour centrales thermiques, nucléaires (échangeurs, réservoirs, tuyauteries sous pression), éoliennes, traitement de la biomasse. C’est souvent le domaine de la chaudronnerie lourde.
• Industrie automobile : Pièces de structure, châssis, réservoirs, lignes d’échappement, outillage de production.
• Aéronautique et spatial : Composants structuraux légers et résistants (souvent en aluminium ou titane), réservoirs.
• Construction navale : Coques, superstructures, réservoirs, tuyauteries.
• Environnement et traitement de l’eau/des déchets : Cuves, filtres, convoyeurs, incinérateurs, équipements de recyclage.
• Bâtiment et travaux publics : Structure métallique (ponts, passerelles), garde-corps, escaliers, mobilier urbain.
• Manutention et logistique : Châssis de convoyeurs, trémies, silos, supports de stockage.
• Défense : Équipements spécifiques nécessitants robustesse et fiabilité.

Selon l’épaisseur des métaux travaillés et la complexité des ouvrages, on distingue traditionnellement la chaudronnerie légère (tôlerie fine, épaisseurs < 3 mm), la chaudronnerie moyenne (épaisseurs de 3 à 50 mm environ) et la chaudronnerie lourde ou grosse chaudronnerie (épaisseurs > 50 mm), cette dernière étant souvent associée aux grands équipements pour l’énergie ou la chimie.

Grâce à son savoir-faire multisectoriel et sa capacité à maîtriser différentes techniques et matériaux, CST Études peut fabriquer une large gamme de pièces sur mesure, s’adaptant aux exigences spécifiques de chaque industrie et de chaque projet.

L’excellence en chaudronnerie : pourquoi choisir CST Études (Groupe Hiolle Industrie) ?

• Un savoir-faire technique pointu : La maîtrise des matériaux (acier, inox, aluminium, alliages spéciaux) et des procédés de transformation (notamment le soudage TIG et MIG/MAG, le pliage sur presse à commande numérique, l’usinage CNC) permet de répondre aux cahiers des charges les plus exigeants.
• Un engagement pour la qualité et la précision : La qualité n’est pas une option. Des contrôles rigoureux à chaque étape, une traçabilité assurée et le respect des normes (mesures précises, CND, tests d’étanchéité si nécessaire) garantissent des pièces conformes et fiables. L’objectif est de livrer une pièce de chaudronnerie de haute qualité.
• Des solutions sur mesure : Chaque client, chaque projet est unique. CST Études met un point d’honneur à concevoir et à réaliser des pièces et des ensembles parfaitement adaptées aux besoins spécifiques exprimés, qu’il s’agisse de dimensions, de fonctionnalités ou de contraintes particulières.
• Une approche projet structurée : La méthodologie de CST Études, de la définition du besoin à la livraison, assure une gestion de projet efficace et transparente.
• Une expérience multisectorielle éprouvée : La capacité à intervenir dans des industries aussi diverses que l’agroalimentaire, la chimique, l’énergie ou l’automobile témoigne d’une grande adaptabilité et d’une compréhension fine des enjeux propres à chaque secteur.

L’appartenance au Groupe Hiolle Industrie constitue un avantage supplémentaire significatif. Elle apporte une solidité financière, un accès à des ressources étendues et des synergies fortes, notamment dans les domaines de l’électrotechnique, de l’automatisme et de l’intégration électrique. Cette complémentarité permet à CST Études de proposer bien plus qu’une simple pièce de chaudronnerie. L’entreprise peut livrer des solutions électromécaniques complètes et intégrées, où la structure métallique s’associe parfaitement aux systèmes de commande et d’automatisation. C’est un atout majeur pour les projets industriels complexes nécessitant une coordination parfaite entre les métiers de la chaudronnerie et de l’électricité/automatisme.

Vous avez un projet ou un besoin spécifique nécessitant une pièce de chaudronnerie en acier, inox ou autre alliage ? Que ce soit pour une pièce unitaire, une petite série ou un ensemble plus complexe, les équipes de CST Études sont à votre écoute pour étudier votre demande et vous proposer une solution sur mesure, alliant qualité, performance et compétitivité.
